二次元測量儀測量命令介紹
作者：牧象儀器 來源：www.shend.cn 時間：2017-07-28 08:16

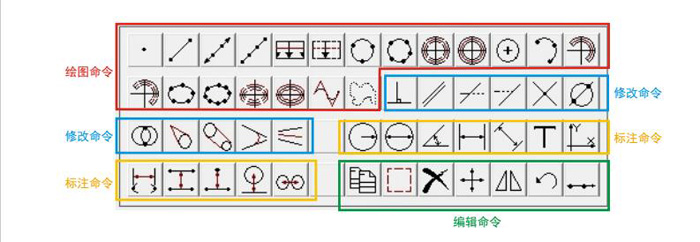

下面我們就來依次詳細的介紹一下各個命令的作用以及操作方法：
一、繪圖命令（如下圖所示）
一、繪圖命令（如下圖所示）
①畫點：繪出一個點，并計算其坐標。
②畫線：輸入兩點，鼠標右鍵結束，即可繪出一條直線，“F8”打開正交開關。
③射線：輸入兩點，鼠標右鍵結束，即可繪出一條射線，“F8”打開正交開關。
④多點線：輸入三點或三點以上ENTER鍵結束，即可繪出一條直線，鼠標右鍵則依次由后向前回退所繪的點。
⑤兩點自動畫線：在清晰邊附近輸入兩點，即可擬合一條貼緊清晰邊的直線。
⑥多點自動畫線：在工件邊輸入三點或三點以上，ENTER鍵結束，即可回歸出一條直線。滾動鼠標中鍵，可縮放選擇框。
⑦三點圓：輸入三點，即可繪出一個圓，并計算其半徑、直徑、坐標。
⑧多點圓：輸入三點以上，ENTER鍵結束，即可繪出一個圓，鼠標右鍵則依次由后向前回退所繪的點。
⑨多點自動畫圓：在工件圓邊緣輸入三點或三點以上，ENTER鍵結束，即可回歸出一個圓。滾動鼠標中鍵，可縮放選擇框。
⑩自動找圓：用鼠標左鍵在影像繪圖區框選一方框，程序會自動將方框內的圓擬合出來。
?三點畫弧：輸入三點，右鍵結束，即可繪出一條圓弧，并計算半徑和坐標。
?三點自動圓弧：在清晰弧附近輸入三點，即可擬合一條貼緊清晰弧的圓弧。
?、?CV曲線及曲線：輸入三點以上，ENTER鍵結束，即可繪出一條曲線，鼠標右鍵，取消前一次輸入的點，選擇控制點并拖動，可以更改曲線。
?二維抄數：鼠標左鍵在影像繪圖區點擊，程序會自動將方框內的所有邊緣點以點群的方式顯示出來。滾動鼠標中鍵，可縮放選擇框。
?一點畫圓：在圓內輸入一點，即可擬合出一個最適合的圓。
②畫線：輸入兩點，鼠標右鍵結束，即可繪出一條直線，“F8”打開正交開關。
③射線：輸入兩點，鼠標右鍵結束，即可繪出一條射線，“F8”打開正交開關。
④多點線：輸入三點或三點以上ENTER鍵結束，即可繪出一條直線，鼠標右鍵則依次由后向前回退所繪的點。
⑤兩點自動畫線：在清晰邊附近輸入兩點，即可擬合一條貼緊清晰邊的直線。
⑥多點自動畫線：在工件邊輸入三點或三點以上，ENTER鍵結束，即可回歸出一條直線。滾動鼠標中鍵，可縮放選擇框。
⑦三點圓：輸入三點，即可繪出一個圓，并計算其半徑、直徑、坐標。
⑧多點圓：輸入三點以上，ENTER鍵結束，即可繪出一個圓，鼠標右鍵則依次由后向前回退所繪的點。
⑨多點自動畫圓：在工件圓邊緣輸入三點或三點以上，ENTER鍵結束，即可回歸出一個圓。滾動鼠標中鍵，可縮放選擇框。
⑩自動找圓：用鼠標左鍵在影像繪圖區框選一方框，程序會自動將方框內的圓擬合出來。
?三點畫弧：輸入三點，右鍵結束，即可繪出一條圓弧，并計算半徑和坐標。
?三點自動圓弧：在清晰弧附近輸入三點，即可擬合一條貼緊清晰弧的圓弧。
?、?CV曲線及曲線：輸入三點以上，ENTER鍵結束，即可繪出一條曲線，鼠標右鍵，取消前一次輸入的點，選擇控制點并拖動，可以更改曲線。
?二維抄數：鼠標左鍵在影像繪圖區點擊，程序會自動將方框內的所有邊緣點以點群的方式顯示出來。滾動鼠標中鍵，可縮放選擇框。
?一點畫圓：在圓內輸入一點，即可擬合出一個最適合的圓。

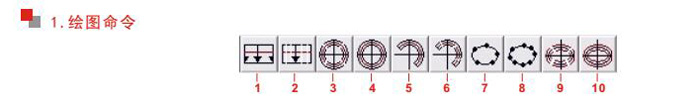

①畫直線：在需繪制直線的位置矩形框選出一個范圍，再在矩形范圍中雙擊，即得出需繪制的直線。
②畫多段直線：在需繪制直線的跨畫面位置，矩形框選出三個以上的范圍，再在矩形范圍雙擊，即得出需繪制的直線。
③畫多段圓：在需繪制圓的跨畫面位置，扇形框選出三個以上的范圍，再在扇形范圍中雙擊，即得出需繪制的圓。
④畫圓：在需繪制圓的位置，使用圓環框選出一個范圍，再在圓環范圍中雙擊，即得出需繪制的圓。
⑤畫圓弧：在需繪制圓弧的位置，使用扇形框選出一個范圍，再在扇形范圍中雙擊，即得出需繪制的圓弧。
⑥畫多段圓弧：在需繪制圓弧的跨畫面位置，扇形框選出三個以上的范圍，再在扇形范圍中雙擊，即得出需繪制的圓弧。
⑦五點橢圓：確定五點，即可得出一個標準橢圓。
⑧多點橢圓：確定六點以上后，確定，即可得出一個標準橢圓。
⑨畫多段橢圓：在需繪制橢圓的跨畫面位置，扇形框選出六個以上的范圍，再在扇形范圍中雙擊，即得出需繪制的橢圓。
⑩在需繪制橢圓的位置，使用橢圓環框選出一個范圍，再在橢圓環范圍中雙擊，即得出需繪制的橢圓。
②畫多段直線：在需繪制直線的跨畫面位置，矩形框選出三個以上的范圍，再在矩形范圍雙擊，即得出需繪制的直線。
③畫多段圓：在需繪制圓的跨畫面位置，扇形框選出三個以上的范圍，再在扇形范圍中雙擊，即得出需繪制的圓。
④畫圓：在需繪制圓的位置，使用圓環框選出一個范圍，再在圓環范圍中雙擊，即得出需繪制的圓。
⑤畫圓弧：在需繪制圓弧的位置，使用扇形框選出一個范圍，再在扇形范圍中雙擊，即得出需繪制的圓弧。
⑥畫多段圓弧：在需繪制圓弧的跨畫面位置，扇形框選出三個以上的范圍，再在扇形范圍中雙擊，即得出需繪制的圓弧。
⑦五點橢圓：確定五點，即可得出一個標準橢圓。
⑧多點橢圓：確定六點以上后，確定，即可得出一個標準橢圓。
⑨畫多段橢圓：在需繪制橢圓的跨畫面位置，扇形框選出六個以上的范圍，再在扇形范圍中雙擊，即得出需繪制的橢圓。
⑩在需繪制橢圓的位置，使用橢圓環框選出一個范圍，再在橢圓環范圍中雙擊，即得出需繪制的橢圓。
二、標注命令（如下圖所示）
三、修改命令（如下圖所示）
四、編輯命令（如下圖所示）
F1：復制：選擇需復制的圖元，輸入兩點以確定基點和目標點。也可使用“命令輸入欄”輸入相對坐標進行移動。
F3：刪除：將選中的圖元進行去除，也可使用“DEL”快捷鍵。
F4：移動：選擇需移動的圖元，輸入兩點以確定基點和目標點。也可使用“命令輸入欄”輸入相對坐標進行移動。
F6：旋轉：選擇需旋轉的圖元，輸入兩點以確定基點和目標點。也可使用“命令輸入欄”輸入需旋轉的角度進行移動。
操作方法：選擇需要復制的圖元，輸入一點確定基點后，在“命令輸入欄”輸入相對基點的坐標值，確定。
F2：全選：將影像繪圖區中的所有圖元全部選中。F3：刪除：將選中的圖元進行去除，也可使用“DEL”快捷鍵。
F4：移動：選擇需移動的圖元，輸入兩點以確定基點和目標點。也可使用“命令輸入欄”輸入相對坐標進行移動。
操作方法：選擇需要移動的圖元，輸入一點確定基點后，在“命令輸入欄”輸入相對基點的坐標值，確定。
F5：鏡像：選擇需鏡像的圖元，輸入兩點以確定鏡像對稱軸的始點和終點。F6：旋轉：選擇需旋轉的圖元，輸入兩點以確定基點和目標點。也可使用“命令輸入欄”輸入需旋轉的角度進行移動。
操作方法：選擇需復制的圖元，輸入一點確定基點后，在“命令輸入欄”輸入相對基點的旋轉角度值，確定。
F7：設置客戶坐標系：捕捉兩個點來決定，第一點到第二點為X軸正方向，第一點為原點。此為“兩點決定X軸”命令。
兩點決定Y軸：捕捉兩個點來決定，第一點到第二點為Y軸正方向，第一點為原點。
三點設定坐標系：捕捉三個點來決定，第一點為原點，第二點為X軸方向上的點，第三點為Y軸方向上的點。
坐標旋轉：輸入一個旋轉角度后確定，坐標旋轉即完成。
