芯片、工作距離、聚焦、景深等。

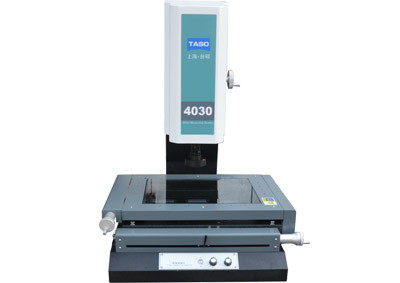

                  臺碩4030手動二次元影像儀

1. 成像面和視野比較好理解，前者是入射光通過鏡頭所呈現出的圓形平面；后者就是指鏡頭的有效工作范圍。所以選用光學鏡頭時成像和視野都是越大越寬越好。

2. CCD芯片

   CCD相機和家用相機都是通過芯片或底片來感光的，芯片的長度大小由對角線長度表示，一般有1/2 、2/3、 1/3和 1英寸四種。。

3. 工作距離

   工作距離是指鏡頭最下端到景物之間的距離，而一般普通鏡頭可以看到無限遠，所以常說的工作距離都是“最小工作距離”。在鏡頭上有兩個有刻度的調節圈，分別用于調光和調焦，調焦的刻度上會清晰標明工作距離的范圍。

4. 聚焦

    聚焦就是鏡頭到成像面的距離，一般用25mm 、50mm等一些數據表示，單位都用mm。

5. 景深

    景深是相對于視野來說的景象的縱向范圍。

  那么這些因素之間有什么聯系呢？

一、成像面與CCD是否匹配，關系到鏡頭成像效果。鏡頭的成像面不能小過相機的CCD芯片，否則會在窗口出現圓形圖像，而圓形圖周圍都是黑色的不正常圖像。

二、焦距越小的視角和視野越大，“最小工作距離”越小的視野越大。這里面涉及到一些物理光學成像內容，以50mm和25mm的鏡頭為例，25mm的鏡頭焦距較小，那么視野就較大，視野較大那么工作距離就較小。50mm的相對來說就是相反的。

三、與焦距有關的鏡頭畸變，鏡頭畸變通俗來講就是圖像變形。鏡頭畸變與焦距成反比，如果測量?jī)x系統用于測量，則鏡頭畸變?cè)叫≡胶茫绻到y(tǒng)只是用于認識字符就不要考慮畸變。
    由以上可知，二次元影像儀的光學鏡頭的選用要注意：工作距離越小越好；鏡頭畸變?cè)叫≡胶茫灰曇霸酱笤胶谩?/span>

  上海臺碩是一家集研發生產銷售于一體的影像測量?jī)x、拉力試驗機、環境試驗箱、激光打標機的廠家，其致力于為精密制造業客戶提供更好的測量產品、更優質的測量服務，是影像測量?jī)x拉力試驗機的首選品牌。
